使用kubeadm将k8s从1.23.x升级到1.24.x

一、背景描述

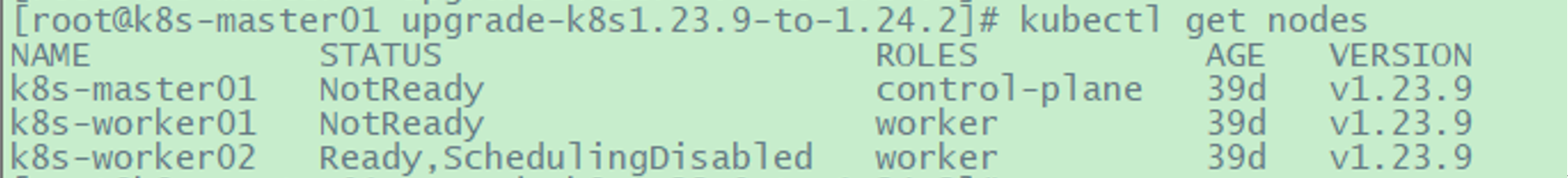

现有k8s环境是使用kubeadm部署的k8s1.23.9环境，使用的网络解决方案是flannel，k8s节点使用的Centos 7.9.2009-amd64 虚拟机，k8s节点的容器运行时使用是的Docker。k8s1.23.9集群一共有3个节点，详情如下（升级前集群是否正常可用的，图是后面临时截取的，所以状态可以忽略）：

目的是在联网的情况下，使用kubeadm升级到k8s1.24.2。但Kubernetes从1.20版本开始已经弃用了DockerShim，并在1.24版本移除了DockerShim，后续如果需要使用Docker作为容器运行时（Container Runtime），需要安装cri-docker，即一个CRI（Container Runtime Interface）的实现。因为并不能直接使用kubeadm将集群升级到k8s1.24.2，但在执行一些针对容器运行时的安装配置后就可以了。具体步骤如下。

同时还需注意，使用kubeadm升级k8s集群时不支持跨大版本升级。打个比方，如果要从k8s1.23.x 升级到k8s1.25.x，就需要先从k8s1.23.x 升级到k8s1.24.x，然后再从k8s1.24.x 升级到k8s1.25.x。如果想在此文档的基础上将k8s升级到更版本，就需要一级一级往上升，不能跳级（可能kubeadm不承认天才吧，哈哈^_^）！

参考：https://kubernetes.io/zh-cn/docs/tasks/administer-cluster/kubeadm/kubeadm-upgrade/

二、升级步骤

2.1 安装cri-dockerd(所有节点)

#访问：https://github.com/Mirantis/cri-dockerd/releases

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# wget https://github.com/Mirantis/cri-dockerd/releases/download/v0.3.2/cri-dockerd-0.3.2.amd64.tgz
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# gunzip cri-dockerd-0.3.2.amd64.tgz
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# tar -xf cri-dockerd-0.3.2.amd64.tar

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# cp cri-dockerd/cri-dockerd /usr/local/bin/
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# chmod 755 /usr/local/bin/cri-dockerd
#删除先前存在的文件
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# rm -f /usr/lib/systemd/system/cri-docker*

#封装cri-dockerd.service
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# cat /usr/lib/systemd/system/cri-dockerd.service
[Unit]
Description=CRI Interface for Docker Application Container Engine
Documentation=https://docs.mirantis.com
After=network-online.target firewalld.service docker.service
Wants=network-online.target
Requires=cri-dockerd.socket

[Service]
Type=notify

#ExecStart=/usr/local/bin/cri-dockerd --network-plugin=cni --pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.7
ExecStart=/usr/local/bin/cri-dockerd --network-plugin=cni --pod-infra-container-image=registry.cn-hangzhou.aliyuncs.com/google_containers/pause:3.9 --cni-conf-dir=/etc/cni/net.d --cni-bin-dir=/opt/cni/bin --container-runtime-endpoint=unix:///var/run/cri-dockerd.sock --cri-dockerd-root-directory=/var/ib/dockershim --docker-endpoint=unix:///var/run/docker.sock --cri-dockerd-root-directory=/var/1ib/docker

ExecReload=/bin/kill -s HUP $MAINPID
TimeoutSec=0
RestartSec=2
Restart=always

StartLimitBurst=3

StartLimitInterval=60s

LimitNOFILE=infinity
LimitNPROC=infinity
LimitCORE=infinity

TasksMax=infinity
Delegate=yes
KillMode=process

[Install]
WantedBy=multi-user.target

#封装cri-dockerd.socket
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# cat /usr/lib/systemd/system/cri-dockerd.socket
[Unit]
Description=CRI Docker Socket for the API
PartOf=cri-dockerd.service

[Socket]
ListenStream=/var/run/cri-dockerd.sock
SocketMode=0660
SocketUser=root
SocketGroup=docker

[Install]
WantedBy=sockets.target

#配置Kubernetes使用cri-docker：
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# vi /var/lib/kubelet/kubeadm-flags.env
# 添加参数或修改参数为如下
KUBELET_KUBEADM_ARGS="--cgroup-driver=system -pod-infra-container-image=registry.aliyuncs.com/google_containers/pause:3.7 --container-runtime=remote --container-runtime-endpoint=unix:///var/run/cri-dockerd.sock"

#启动cri-dockerd服务
systemctl daemon-reload
systemctl restart cri-dockerd.service cri-dockerd.socket
systemctl status cri-dockerd.service cri-dockerd.socket

2.2 Master 节点操作

2.2.1 升级 kubeadm

1
2
3

#kubeadm版本与目的k8s版本要一致
[root@k8s-master01 ~]# yum install -y kubeadm-1.24.2-0 --disableexcludes=kubernetes
[root@k8s-master01 ~]# kubeadm version

2.2.2 查看升级计划

1
2
3

#k8s不支持跨大版本升级

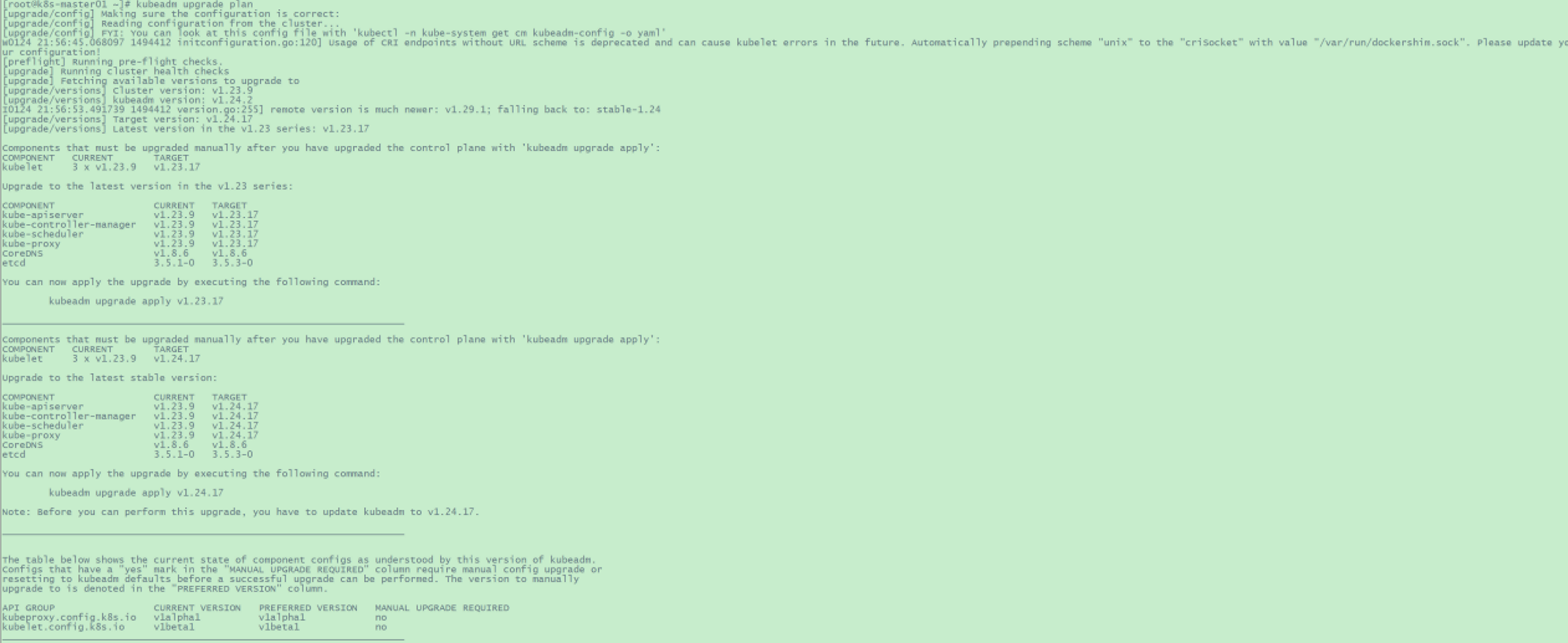

[root@k8s-master01 ~]# kubeadm upgrade plan
#下图转存过一次，所以有点模糊。可以看到，输出内容提示现在的k8s.1.23.9最高只能升级到k8s.1.24.17，而且还需要升级kubeadm

2.2.3 执行Master节点升级

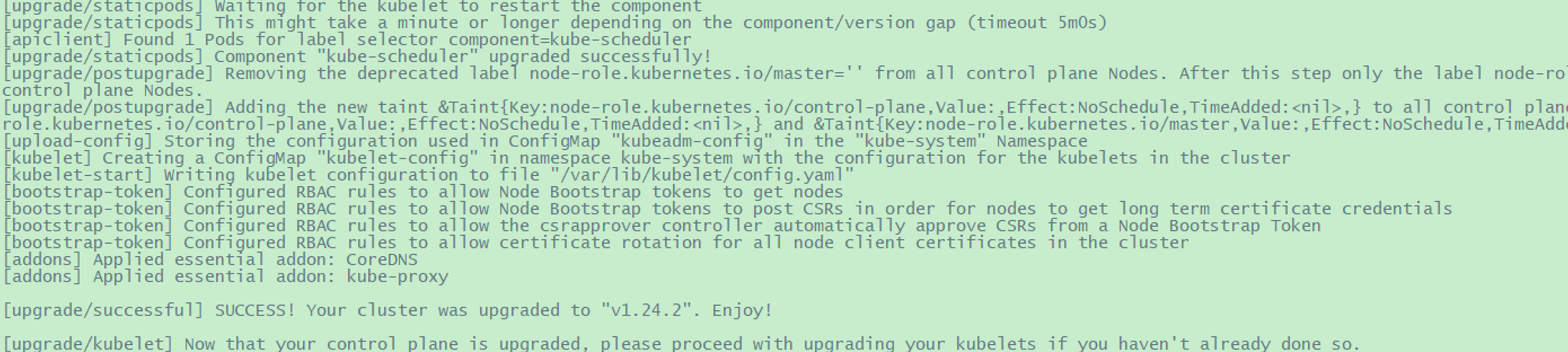

[root@k8s-master01 ~]# kubeadm upgrade apply v1.24.2
#如果执行失败并提示：Error while dialing dial unix /var/run/dockershim.sock，参考“2.4 问题处理”->“2.4.1 xxx章节”内容进行处理

#如果有多个控制节点，后续控制节点请执行：kubeadm upgrade node
#参考：https://kubernetes.io/zh-cn/docs/tasks/administer-cluster/kubeadm/kubeadm-upgrade/

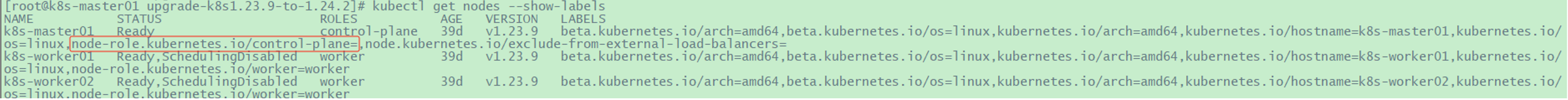

1	`[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl get nodes --show-labels`

#将k8s-master01节点设置为不可调度，然后将将其上现有pod迁移到其他节点上去
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl drain k8s-master01 --ignore-daemonsets
#升级client端的kubectl版本
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# yum install kubectl-1.24.2

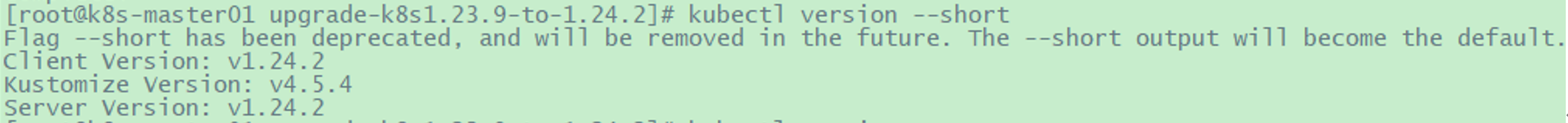

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl version --short

#升级kubelet
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# yum install kubelet-1.24.2

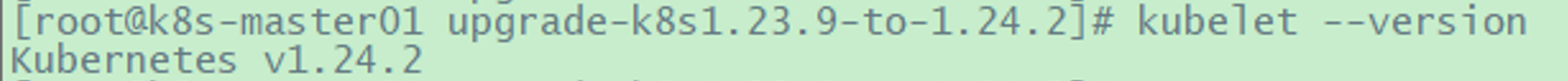

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubelet –version
#重启kubelet服务
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# systemctl daemon-reload
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# systemctl restart kubelet

1
2
3

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl uncordon k8s-master01
#uncordon此节点后，此节点上kubelet服务才变成Running状态

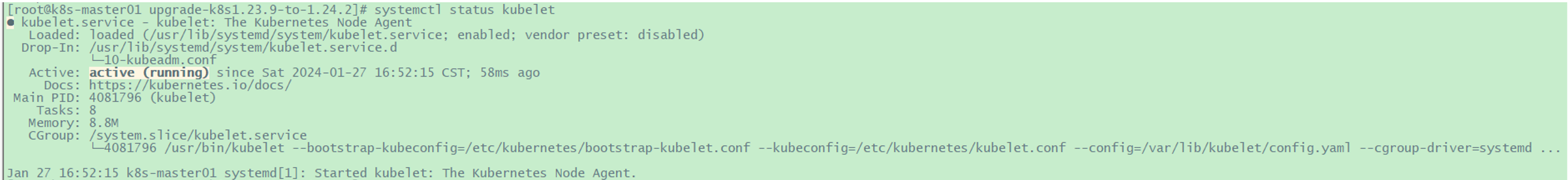

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# systemctl status kubelet

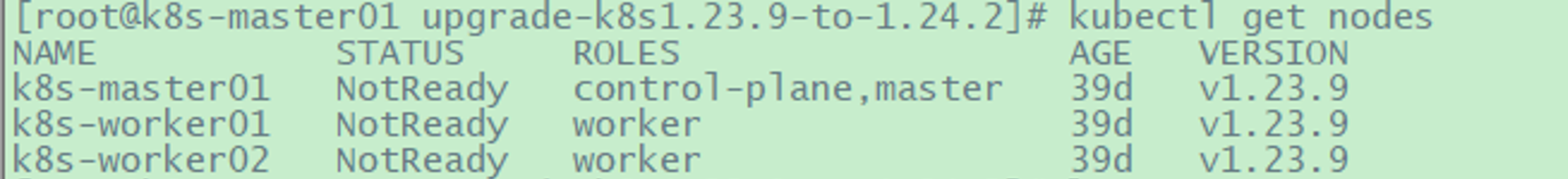

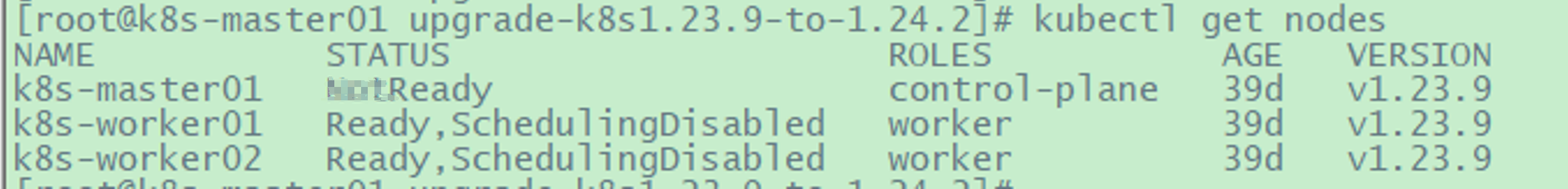

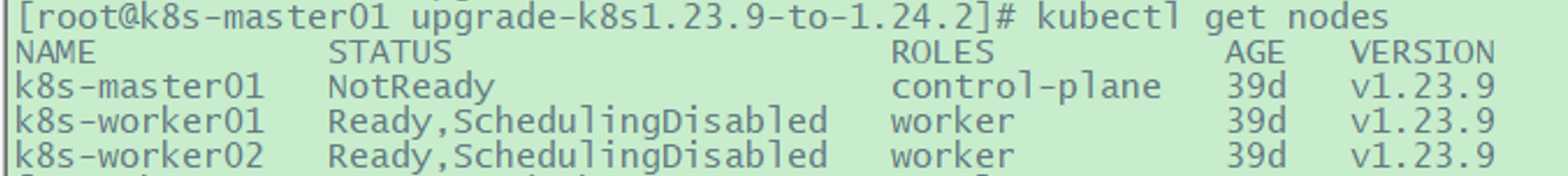

1 2	`#查看各节点，可以看到当前显示集群版本还是1.23.9 [root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl get nodes`

2.2.4 后续配置

k8s1.24 弃用了 node-role.kubernetes.io/master，替换成了 node-role.kubernetes.io/control-plane , 所以需要手动添加 master 相关的 lable 和 taint，否则之前使用了该 label，taint 的应用会出问题。

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl label nodes k8s-master01 node-role.kubernetes.io/master=

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl taint nodes k8s-master01 node-role.kubernetes.io/control-plane-

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl taint nodes k8s-master01 node-role.kubernetes.io/master:NoSchedule --overwrite

2.3 Worker 节点操作

2.3.1 升级 kubeadm

1 2	`[root@k8s-worker01 ~]# yum install -y kubeadm-1.24.2-0 --disableexcludes=Kubernetes [root@k8s-worker01 ~]# kubeadm version`

2.3.2 升级工作节点

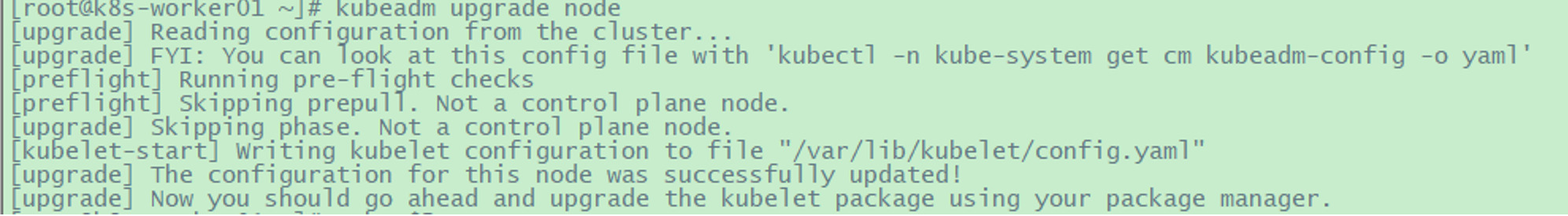

1	`[root@k8s-worker01 ~]# kubeadm upgrade node`

1	`[root@k8s-worker01 ~]# yum install kubectl-1.24.2 kubelet-1.24.2 -y`

[root@k8s-worker01 ~]# systemctl daemon-reload
[root@k8s-worker01 ~]# systemctl restart kubelet
#uncordon此节点后，此节点上kubelet服务才变成Running状态
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl uncordon k8s-worker01
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl get nodes

2.3.3 工作节点生成config文件

上述操作完成后，在工作节点无法执行kubectl命令，报错如下

1	`[root@k8s-worker01 ~]# kubectl get nodes`

#在所有工作节点上创建目录
[root@k8s-worker01 ~]# mkdir -p $HOME/.kube
#从主节点复制文件到工作节点指定目录
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# scp /etc/kubernetes/admin.conf root@k8s-worker01:/root/.kube/config

#之后在此工作节点就可以正常执行kubectl命令

2.3.4 注意

其他k8s工作节点都要执行上述操作。

所有工作执行完上述操作后，此时所有k8s节点的状态仍是处于NotReady状态，所有节点keubelet服务activating (auto-restart)，请参考以下章节“问题处理”解决。

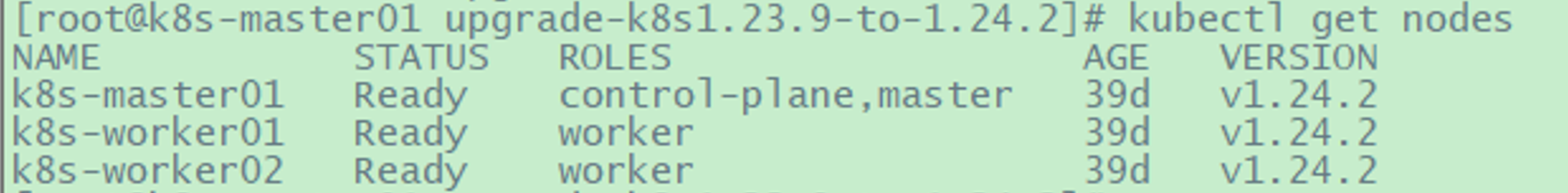

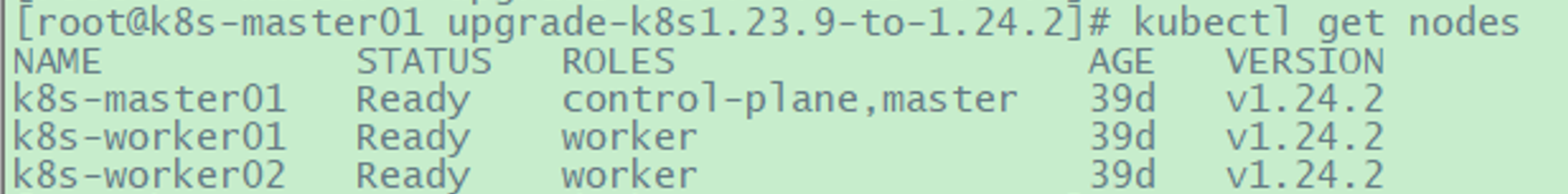

升级所有操作都完成后，k8s1.24.2集群的所有节点都会处于Ready状态，k8s集群版本显示为v1.24.2：

2.4 问题处理

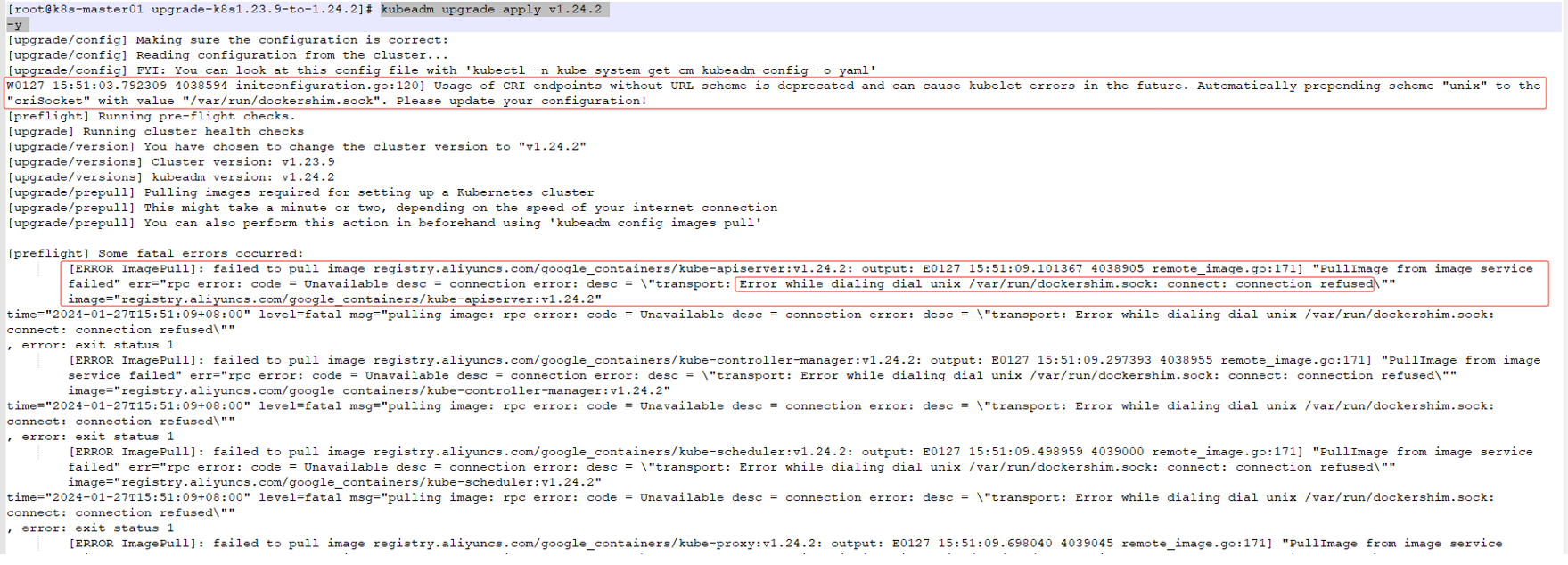

2.4.1 控制节点升级时，报“Error while dialing dial unix /var/run/dockershim.sock”

解决办法：

#编辑所有节点

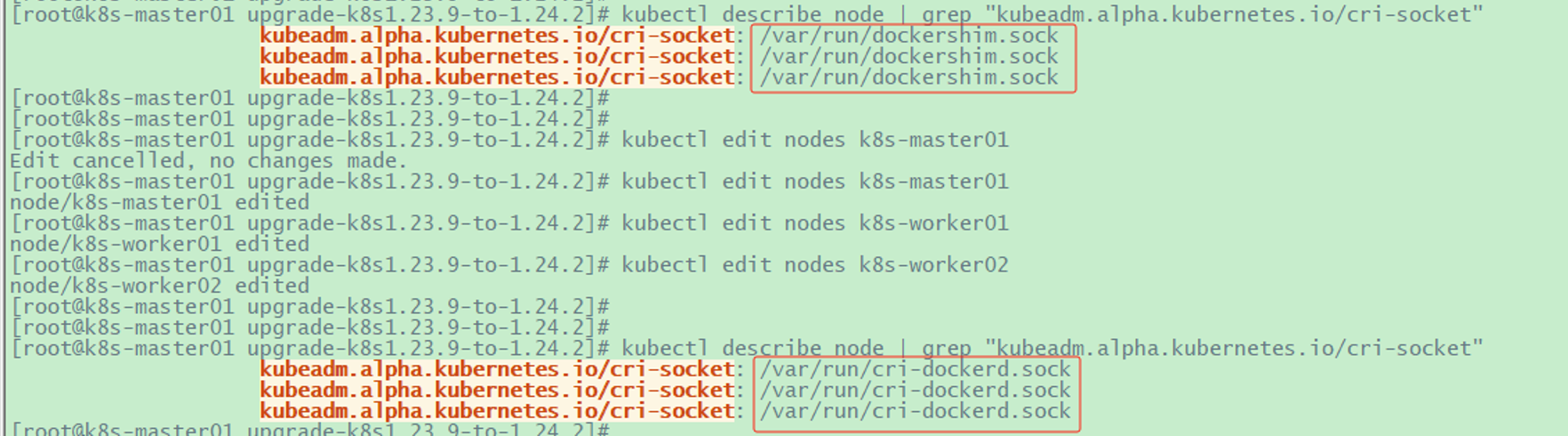

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl edit nodes k8s-master01
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl edit nodes k8s-worker01
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# kubectl edit nodes k8s-worker02
#做如下修改：

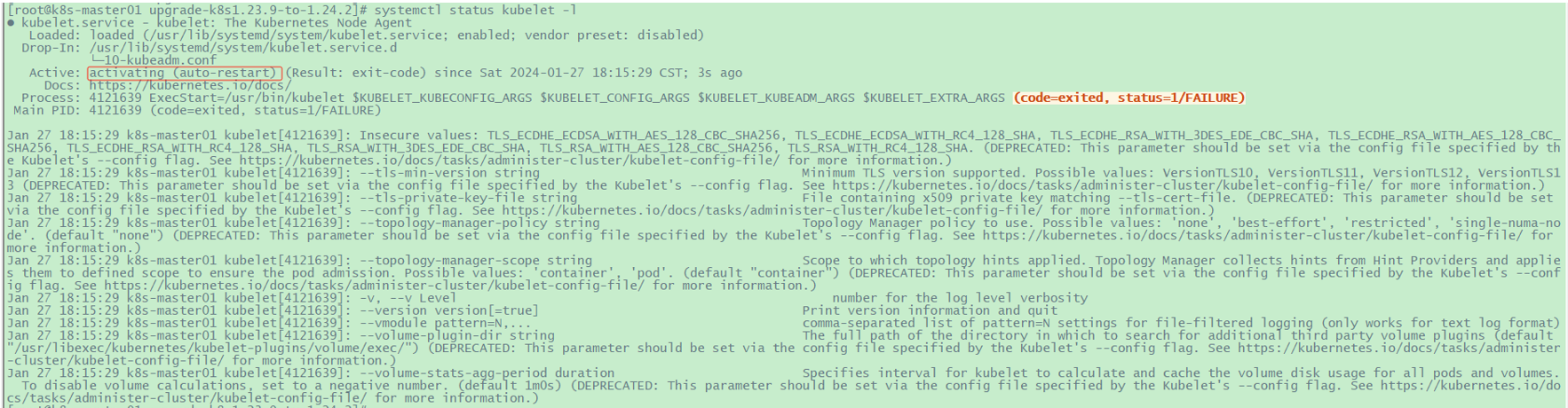

2.4.2 升级操作完成后，所有节点都是NotReady状态，所有节点keubelet服务activating (auto-restart)

#分析定位：

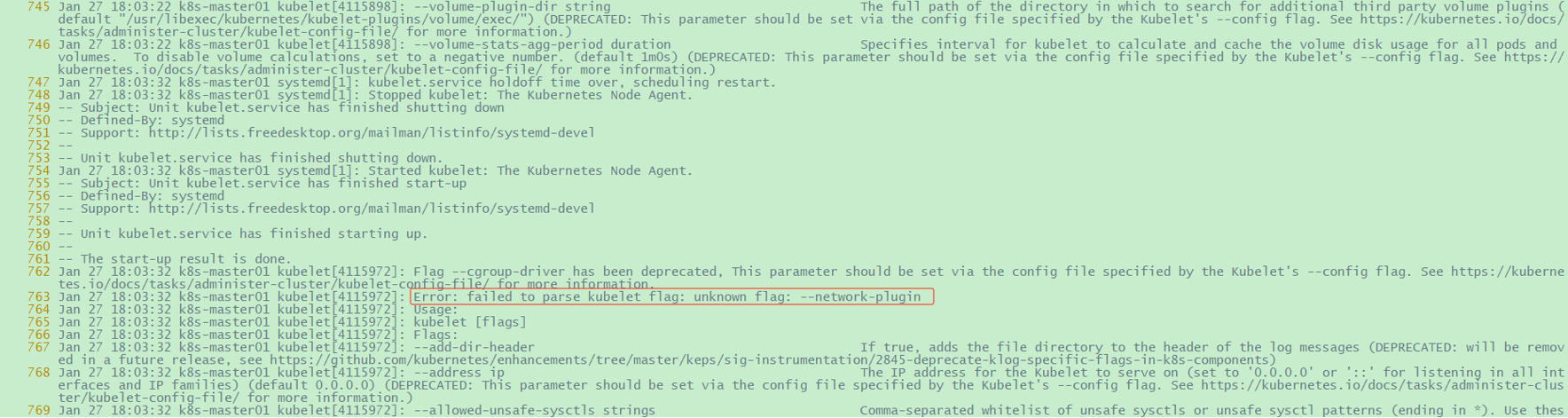

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# journalctl -xeu kubelet > kubelet.log
#查看kubelet的相关日志
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# vi kubelet.log

发现kubelet无法识别"--network-plugin"这个参数，因为该配置和"DockerShim"一起在Kubernetes的1.24版本被移除了。

解决办法：

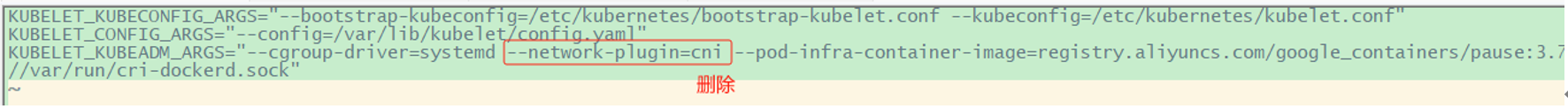

1 2	`# 找到 "--network-plugin" 删除即可 [root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# vi /var/lib/kubelet/kubeadm-flags.env`

1
2
3

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# source /var/lib/kubelet/kubeadm-flags.env
[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# systemctl restart kubelet

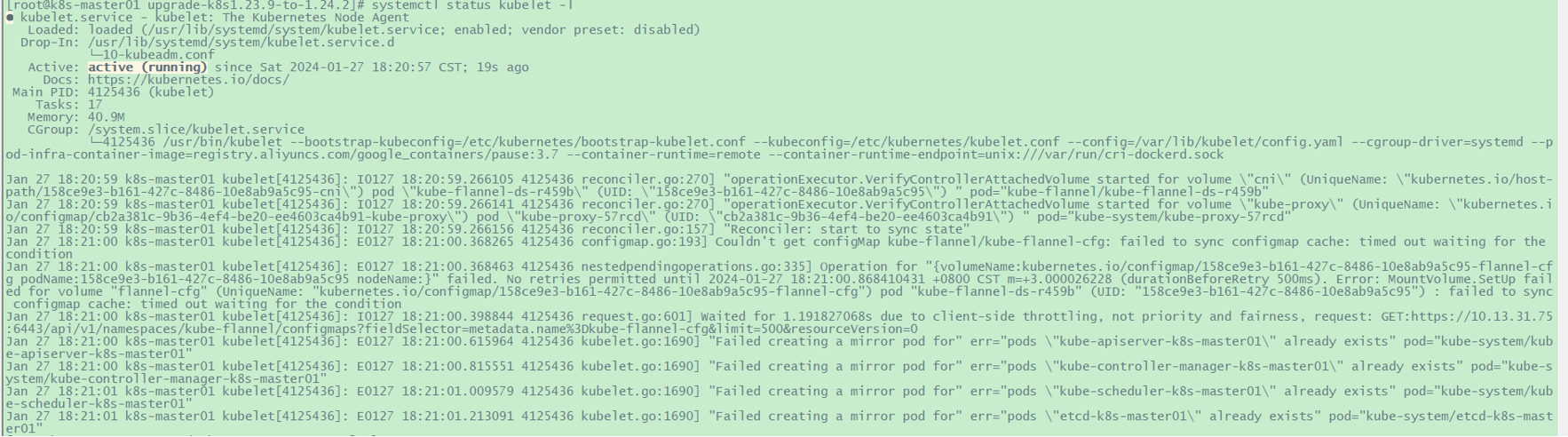

[root@k8s-master01 upgrade-k8s1.23.9-to-1.24.2]# systemctl status kubelet -l
