Kubeflow1.6的搭建的示例使用

1 官方文档

根据kubeflow1.6官网发行记录，与k8s 1.22适配的kubeflow版本是kubeflow-1.6。当前最新版本是Kubeflow1.9，官方推荐使用的k8s版本是1.29。

以下操作来自笔者刚开始接触k8s时所做的操作，使用kubekey部署了k8s+ksp，一些操作也都依赖于图形化界面。经过一两个月的鼓捣研究最终跑通。

2 环境信息规划

本次基于k8s 1.22.10搭建kubeflow-1.6环境。k8s 1.22.10搭建在如下3台虚拟机上。

主机名	服务（用途）	IP	root用户密码	规格	系统盘	OS
master-1	master	10.13.31.60	cloud@2020	8c16g	300G	Centos7.9
worker-1	worker	10.13.31.61	cloud@2020	8c16g	300G	Centos7.9
worker-2	worker	10.13.31.62	cloud@2020	8c16g	300G	Centos7.9

3 部署kubeflow 1.6环境

3.1 下载kubeflow-manifests1.6.1

[root@master01 ~]# mkdir /opt/installPkgs/install-kubeflow1.6
[root@master01 ~]# cd /opt/installPkgs/install-kubeflow1.6

[root@master01 install-kubeflow1.6]# wget https://github.com/kubeflow/manifests/archive/refs/tags/v1.6.1.tar.gz

#解压
[root@master01 install-kubeflow1.6]# tar -zxf v1.6.1.tar.gz
[root@master01 install-kubeflow1.6]# ll manifests-1.6.1/

3.2 下载kustomize3.2.0

[root@master01 manifests-1.6.1]# cd /opt/installPkgs/install-kubeflow1.6/
[root@master01 install-kubeflow1.6]# wget https://github.com/kubernetes-sigs/kustomize/releases/download/kustomize%2Fv5.0.3/kustomize_v5.0.3_linux_amd64.tar.gz
[root@master01 install-kubeflow1.6]# tar -zxf kustomize_v5.0.3_linux_amd64.tar.gz

[root@master01 install-kubeflow1.6]# chmod +x ./kustomize
[root@master01 install-kubeflow1.6]# cp -p kustomize /usr/local/bin

3.3 将gcr.io镜像替换成国内代理镜像

[root@master01 manifests-1.6.1]# cd /opt/installPkgs/install-kubeflow1.6/manifests-1.6.1/
#【很重要】gcr.io是谷歌官方的docker镜像仓储，访问需要翻墙。替换成其对应代理镜像
[root@master01 manifests-1.6.1]# sed -i "s/gcr.io/gcr.dockerproxy.com/g" `grep gcr.io -rl /opt/installPkgs/install-kubeflow1.6/manifests-1.6.1`
#以下分步安装，都是在以下目录执行命令：“/opt/installPkgs/install-kubeflow1.6/manifests-1.6.1/”

3.4 正式部署

1
2
3

#一键式安装【官方组件 (apps下) 与所有公共服务 (common下)】
[root@master01 manifests-1.6.1]# while ! kustomize build example | kubectl apply -f -; do echo "Retrying to apply resources"; sleep 10; done
###执行完成后，大概需要一个小时的时间（笔者的情况是这样）来拉取相关镜像并启动所有的pod

3.5 开启https登录kubeflow UI

#参考文章：https://github.com/kubeflow/kubeflow/issues/5803

$ mkdir /opt/installPkgs/install-kubeflow/problem-cloud-not-found-CSRF-cookie
$ cd /opt/installPkgs/install-kubeflow/problem-cloud-not-found-CSRF-cookie

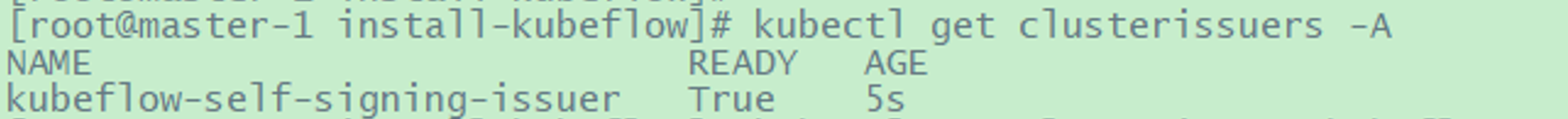

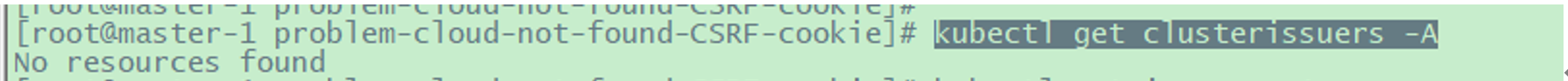

#首选检查当前k8s集群中是否存在名为“kubeflow-self-signing-issuer”的clusterissuers。
kubectl get clusterissuers -A

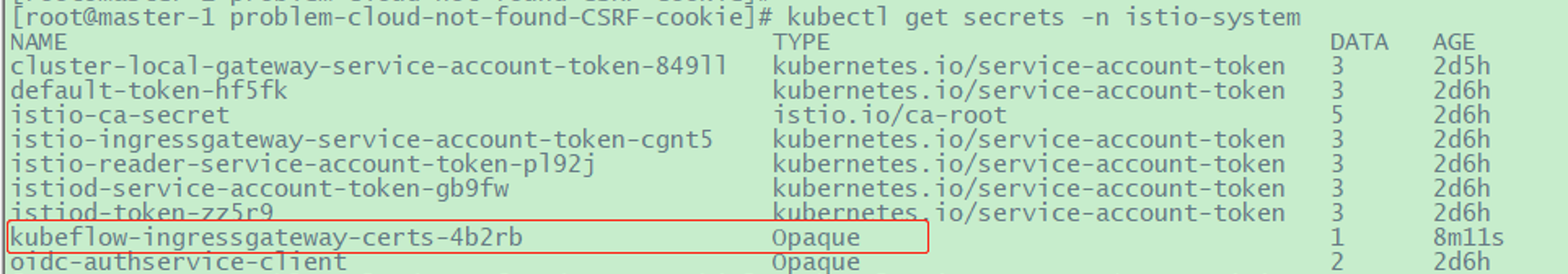

1	`#如果不存在的话，后面创建的certificate的类型将会是“Opaque”且名字后面会加一串随机字符串`

1
2

#如果不存在名为“kubeflow-self-signing-issuer”的clusterissuers，则执行以下命令创建（其中manifests-1.6.1即为kubeflow安装文件目录）
$ kubectl apply -f manifests-1.6.1/common/cert-manager/kubeflow-issuer/base/cluster-issuer.yaml

#创建两个文件gateways-issuer2.yaml、kf-istio-resources2.yaml
$ cat > gateways-issuer2.yaml <<EOF
apiVersion: cert-manager.io/v1alpha2
kind: Certificate
metadata:
  name: kubeflow-ingressgateway-certs
  namespace: istio-system
spec:
  secretName: kubeflow-ingressgateway-certs
  issuerRef:
    kind: ClusterIssuer
    name: kubeflow-self-signing-issuer
  commonName: istio-ingressgateway.istio-system.svc
EOF

$ cat > kf-istio-resources2.yaml <<EOF
apiVersion: networking.istio.io/v1alpha3
kind: Gateway
metadata:
  name: kubeflow-gateway
  namespace: kubeflow
spec:
  selector:
    istio: ingressgateway
  servers:
  - hosts:
    - "*"
    port:
      name: http
      number: 80
      protocol: HTTP
    # Upgrade HTTP to HTTPS
    # tls:
    #   httpsRedirect: true
  - hosts:
    - "*"
    port:
      name: https
      number: 443
      protocol: HTTPS
    tls:
      mode: SIMPLE
      credentialName: kubeflow-ingressgateway-certs
EOF

1
2
3

#应用上述两个文件
$ kubectl apply -f gateways-issuer2.yaml
$ kubectl apply -f kf-istio-resources2.yaml

3.6 获取kubeflow dashboard地址

以下两种方法选取其一

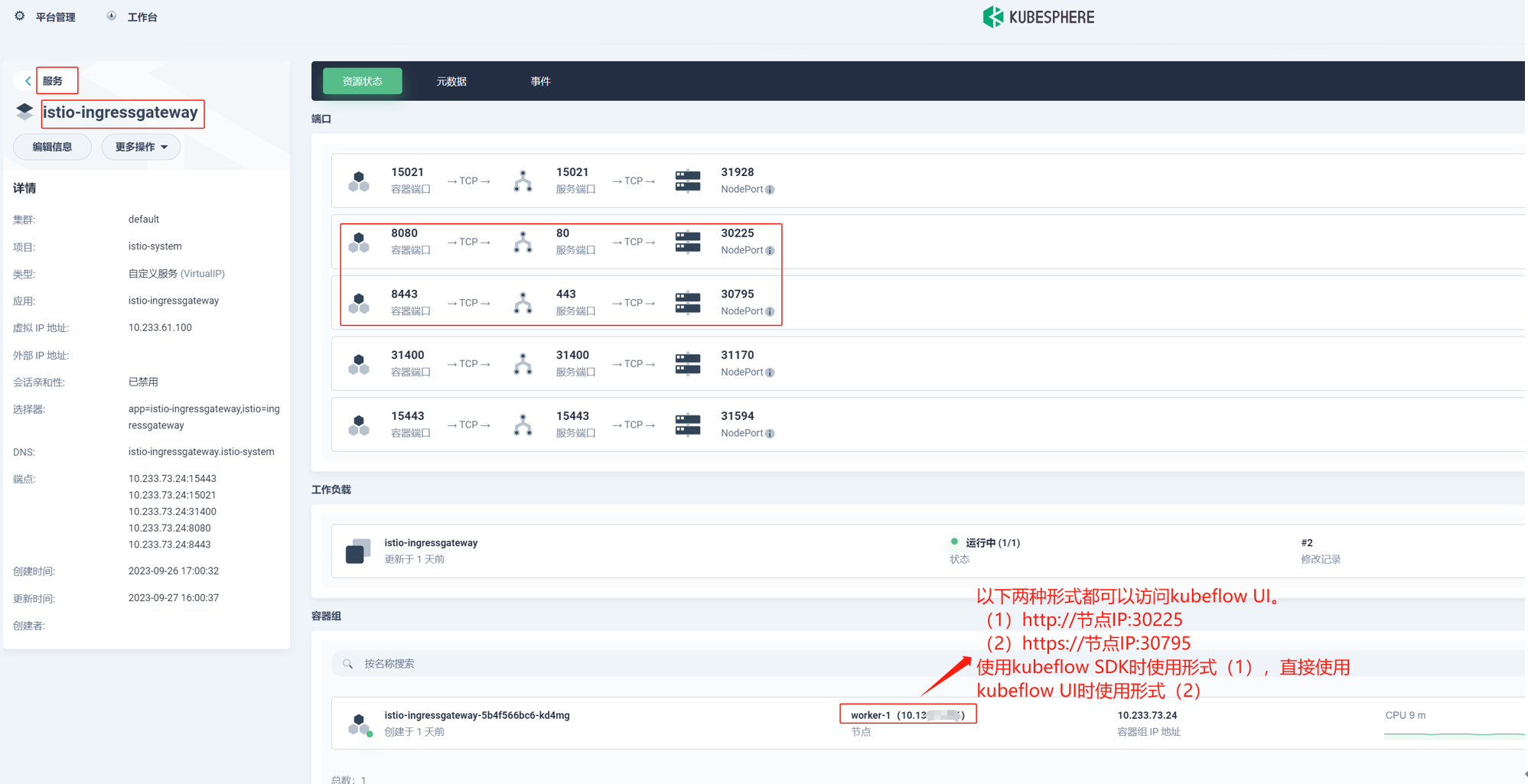

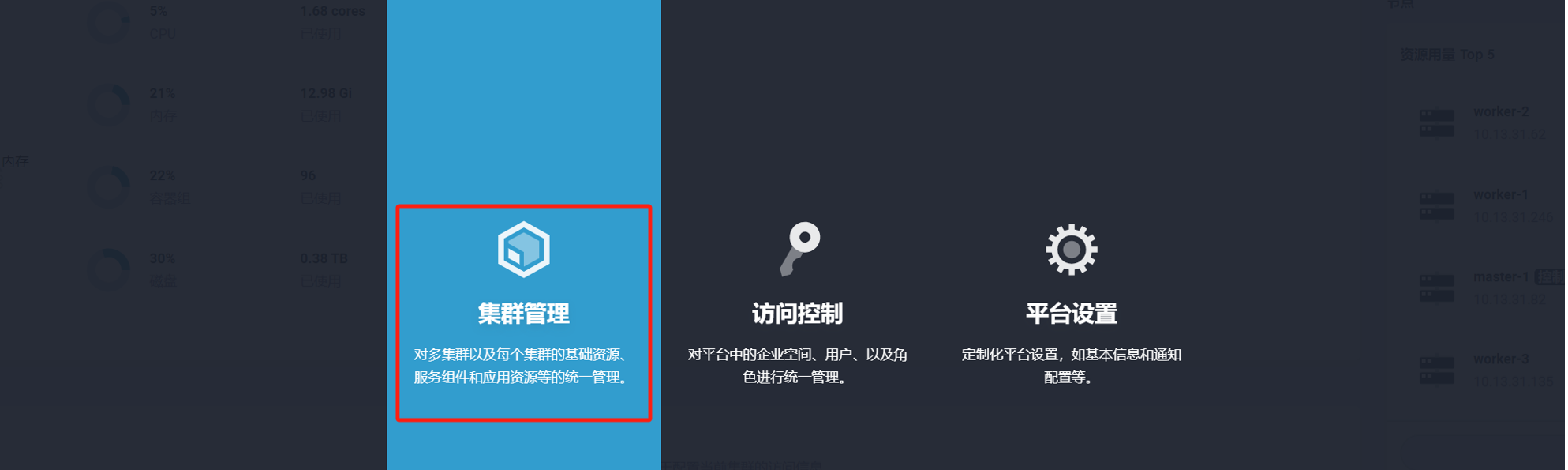

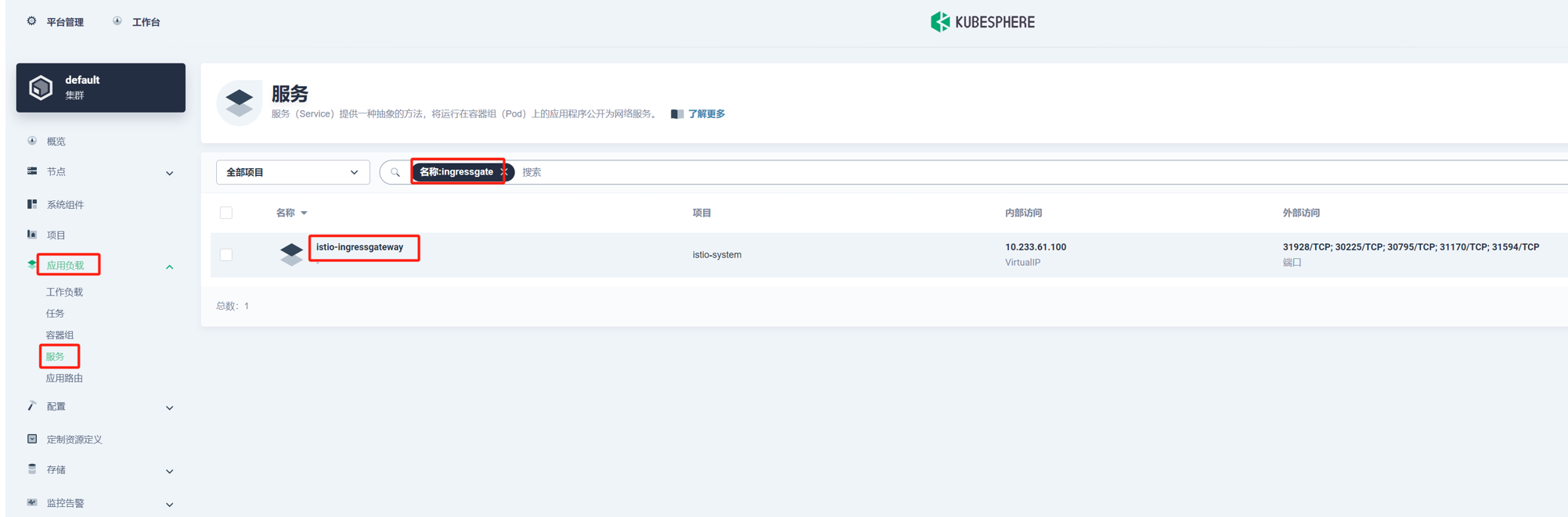

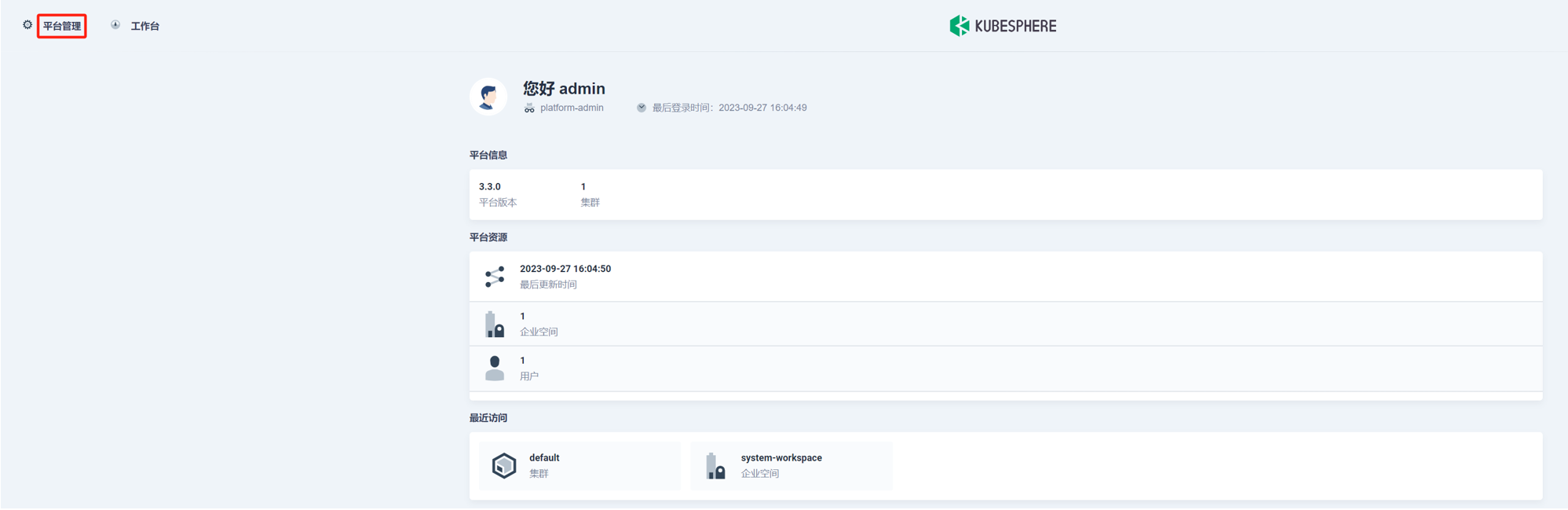

3.6.1 从kubesphere中获取

3.6.2 从命令行获取

1	`kubectl -n istio-system get svc \| grep istio-Ingressgateway`

3.7 登录kubeflow dashboard

kubeflow1.6的web界面登录信息：

默认用户名：user@example.com
默认密码：12341234

3.8 minio-service配置

默认用户名与密码：

accessKey: minio
secretKey: minio123

4 Tensorflow示例

kubeflow官方提供的、在kubeflow使用流水线执行tensorflow机器学习任务的例子：

https://github.com/kubeflow/pipelines/blob/master/samples/contrib/kubeflow-e2e-mnist/kubeflow-e2e-mnist.ipynb

5 Pytorch示例

5.1 示例1

#示例代码：
https://github.com/kubeflow/pipelines/tree/master/samples/contrib/pytorch-samples

#全按官方文档操作会报错，执行此示例请按以下步骤操作：
#（k8s集群内执行）Add Minio secret for KServe
$ mkdir -p /opt/installPkgs/install-kubeflow/Document_test/Components/Training_Operators/PyTorch-Training-PyTorchJob/pytorch-samples-from-kubeflow_pipeline

$ touch minio-secret.yaml
# minio-secret.yaml文件的内容如下

$ cat minio-secret.yaml
apiVersion: v1
kind: Secret
metadata:
  name: mysecret
  annotations:
     serving.kserve.io/s3-endpoint: minio-service.kubeflow:9000
     serving.kserve.io/s3-usehttps: "0"
     serving.kserve.io/s3-region: "minio"
     serving.kserve.io/s3-useanoncredential: "false"
     serving.kubeflow.org/s3-endpoint: minio-service.kubeflow:9000
     serving.kubeflow.org/s3-region: minio
     serving.kubeflow.org/s3-useanoncredential: "false"
     serving.kubeflow.org/s3-usehttps: "0"
type: Opaque
data:
  AWS_ACCESS_KEY_ID: bWluaW8=
  AWS_SECRET_ACCESS_KEY: bWluaW8xMjM=
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: sa
secrets:
  - name: mysecret

# Run the following command to set the secrets
$ kubectl apply -f minio-secret.yaml -n kubeflow-user-example-com

#Run the following command to disable sidecar injection $ kubectl label namespace kubeflow-user-example-com istio-injection=disabled --overwrite

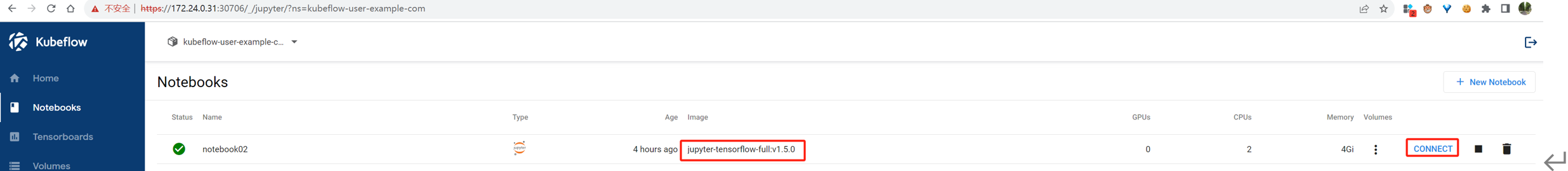

#通过kubeflow UI（以下kubeflow环境应该是另外一个，所以相关端口号不一致。当时记录学习笔记时没注意前后文一致）创建notebook，使用的镜像如下。然后connect

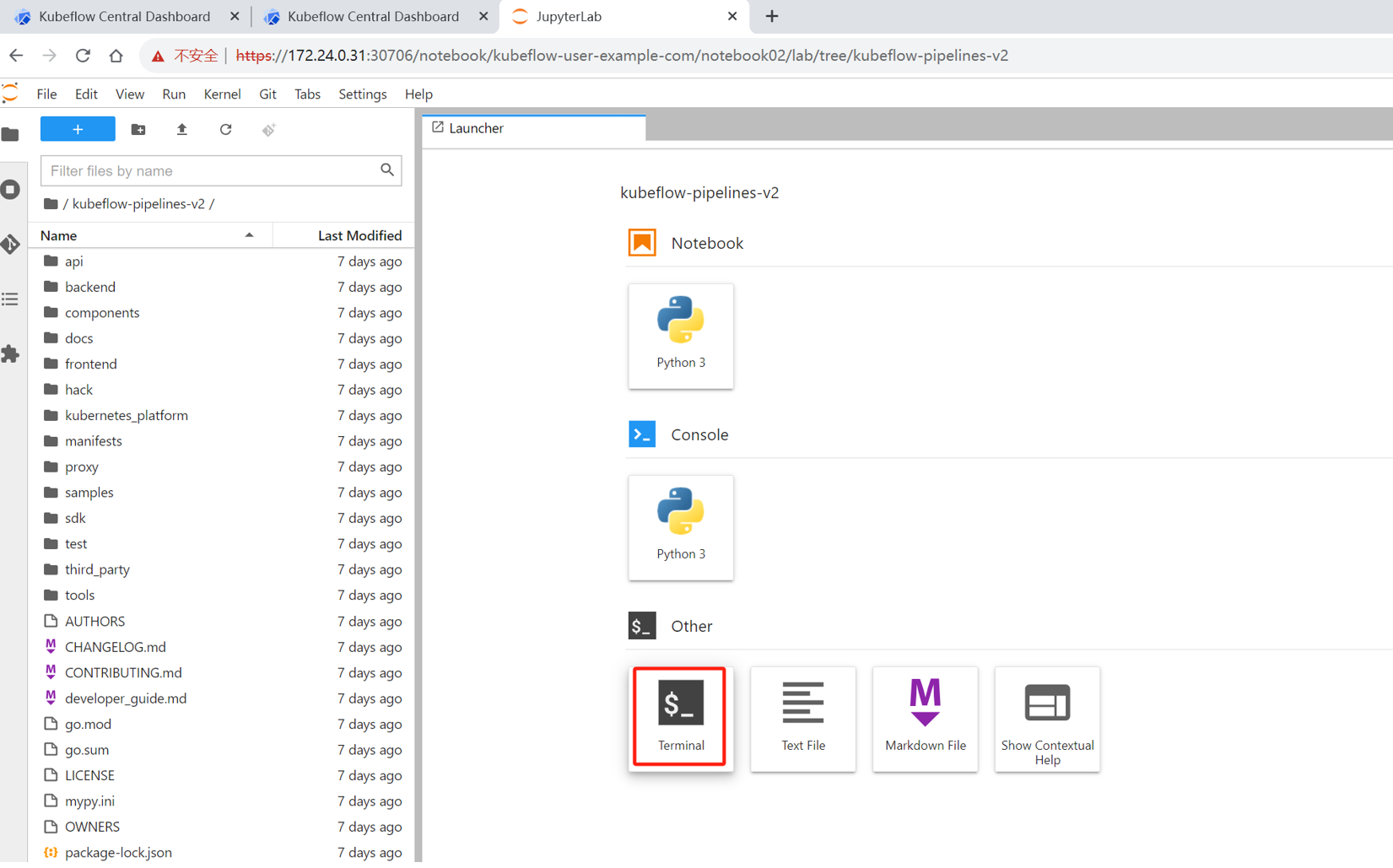

1	`#在打开的JupterLab窗口中，打开一个 Terminal会话窗口`

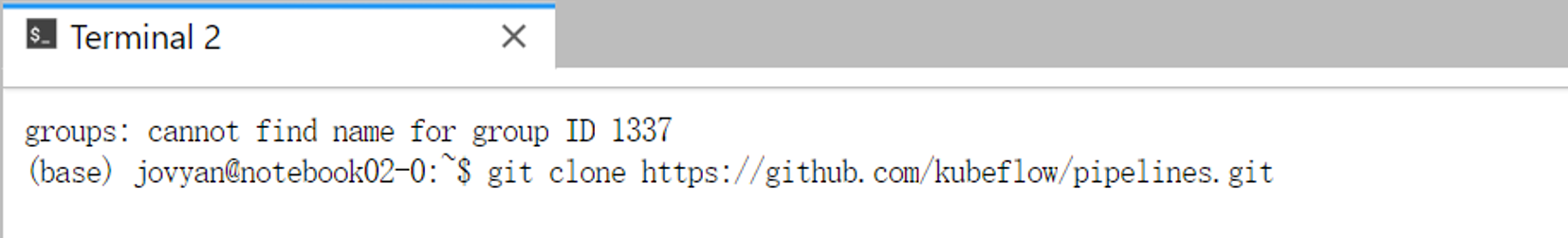

1 2	`#下载示例所在的git代码库 $ git clone https://github.com/kubeflow/pipelines.git`

#在如下链接中下载“EditThisCookie” chrome插件的安装文件，并安装到google浏览器中
#https://chrome.zzzmh.cn/info/fngmhnnpilhplaeedifhccceomclgfbg

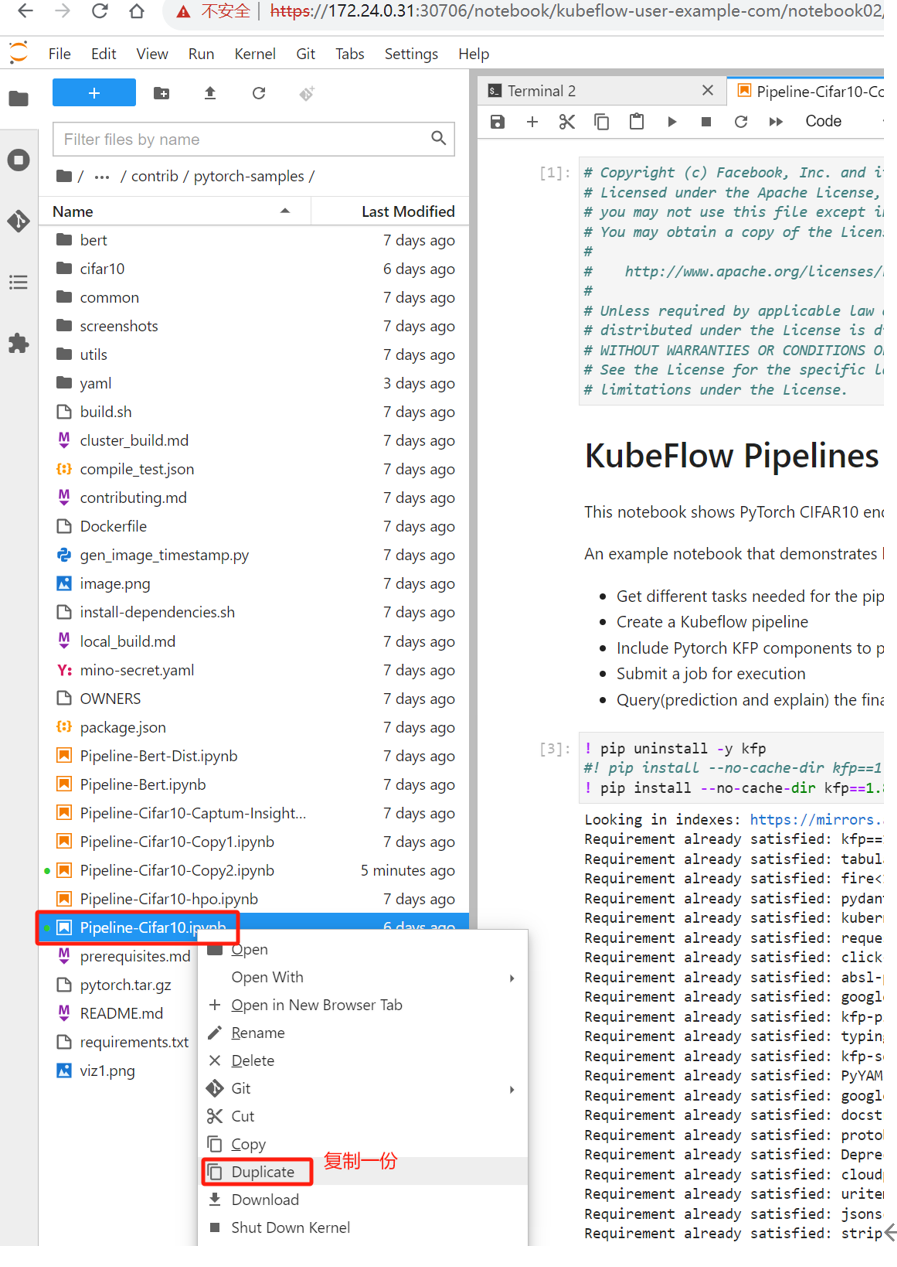

#将kubeflow-pipelines-v2/samples/contrib/pytorch-samples/Pipeline-Cifar10.ipynb文件复制一份，操作复制得到的文件

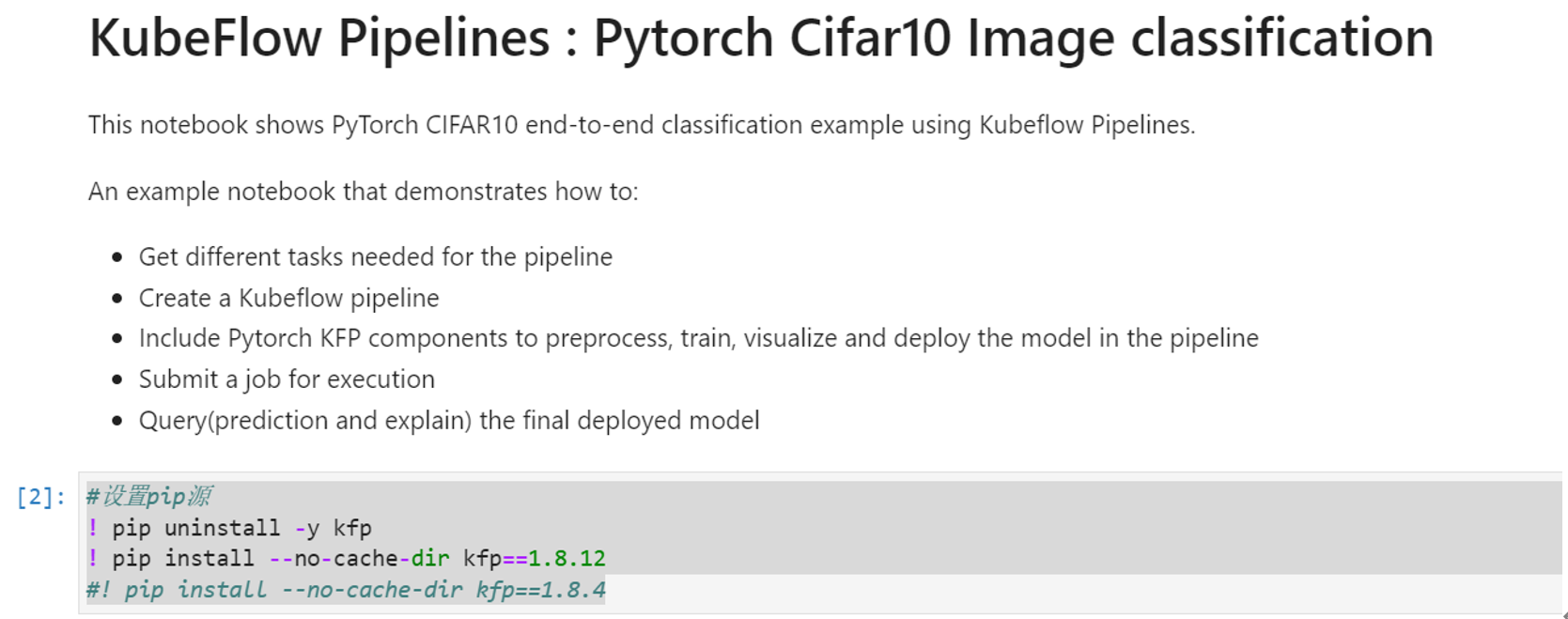

1 2	`#因为我复制了两次，我现在编辑并执行Pipeline-Cifar10-Copy2.ipynb #安装kfp==1.8.12这个python3库`

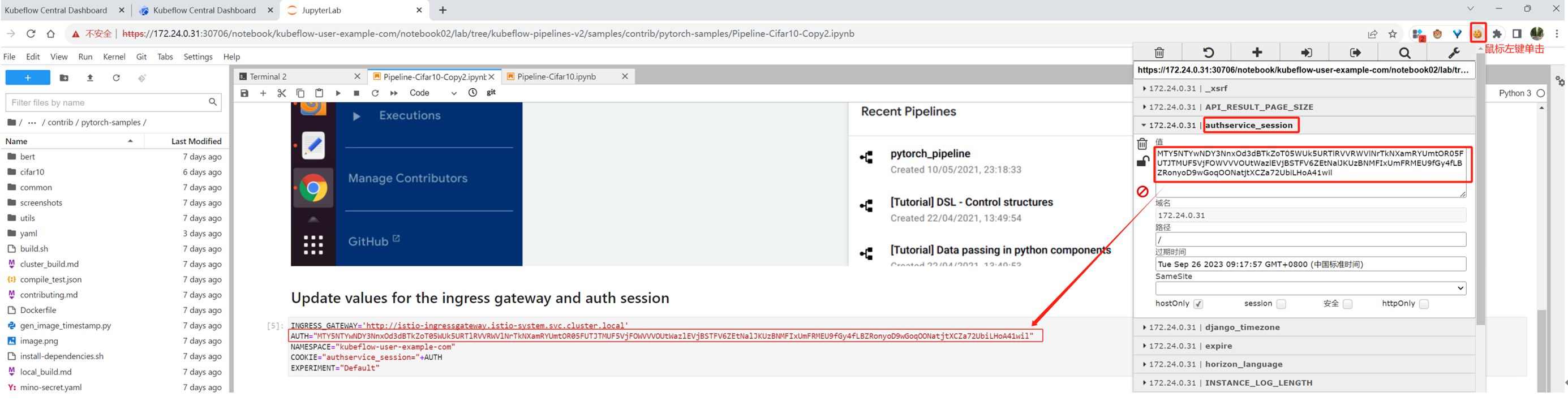

#使用“EditThisCookie” chrome插件获取https://172.24.0.31:30706/这个网站保存的cookie，获取其中的authservice_session这个key对应的value值，将value值保存到示例中的AUTH变量中：

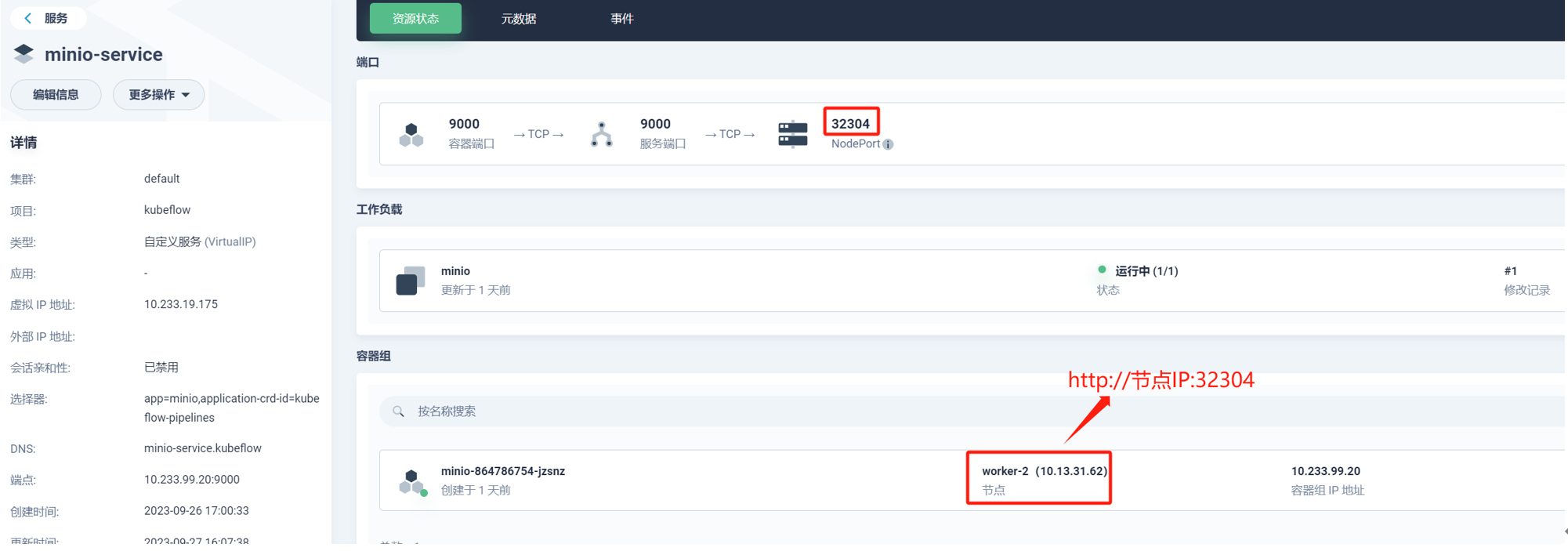

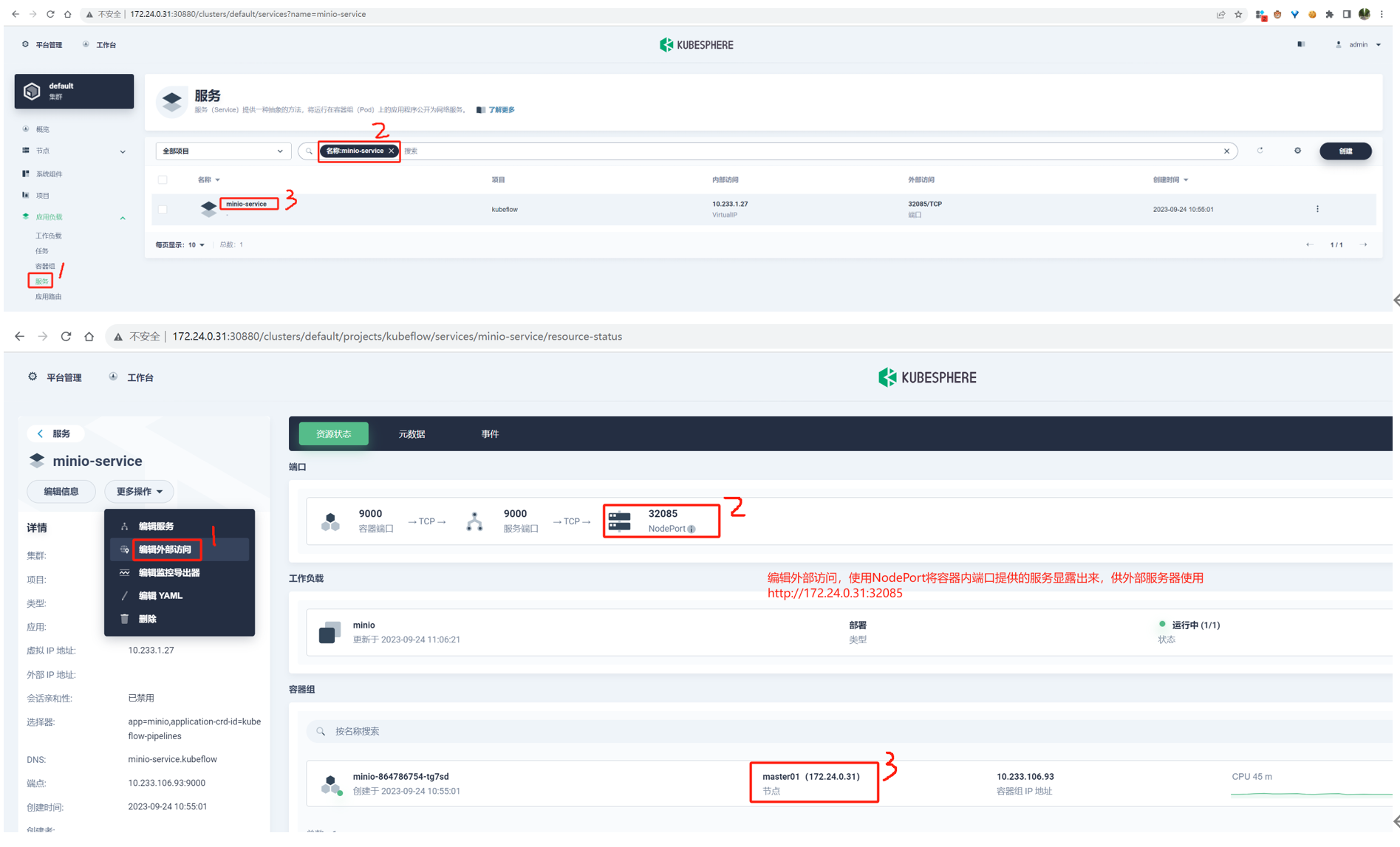

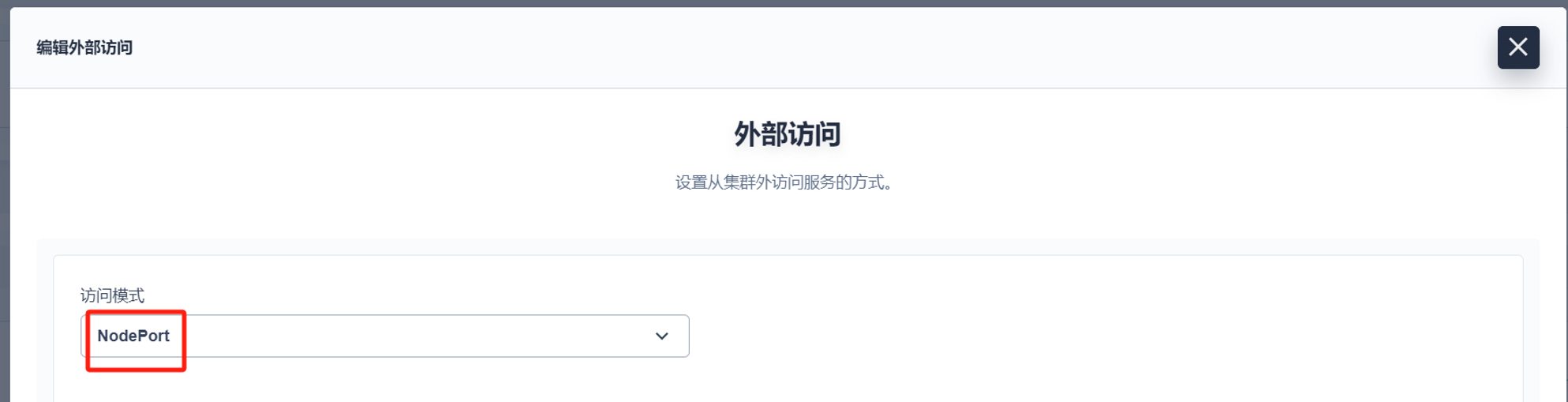

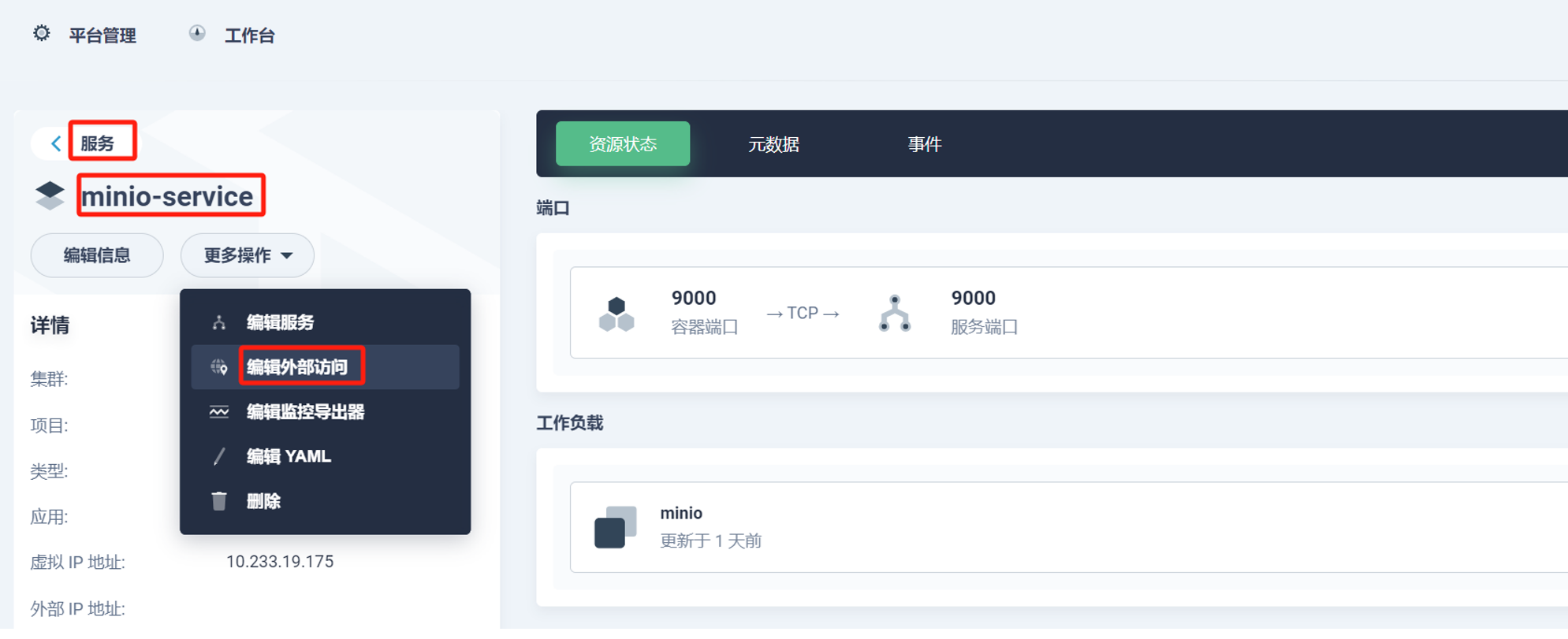

1	`#（kubesphere中操作）将容器内的minio服务端口暴露出来`

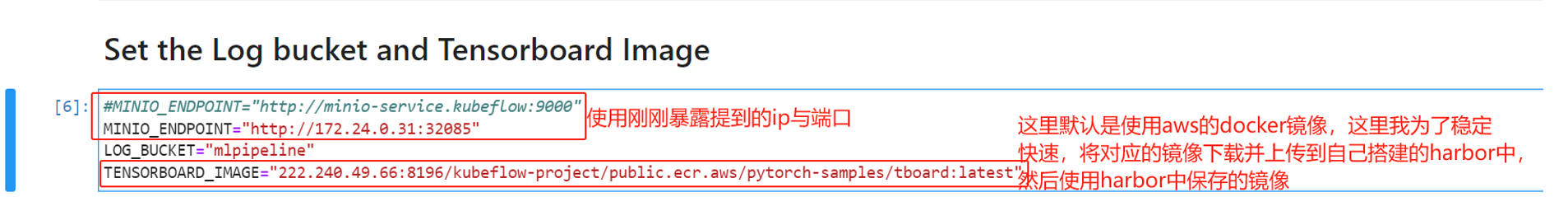

1	`#替换MINIO_ENDPOINT。TENSORBOARD_IMAGE也建议替换`

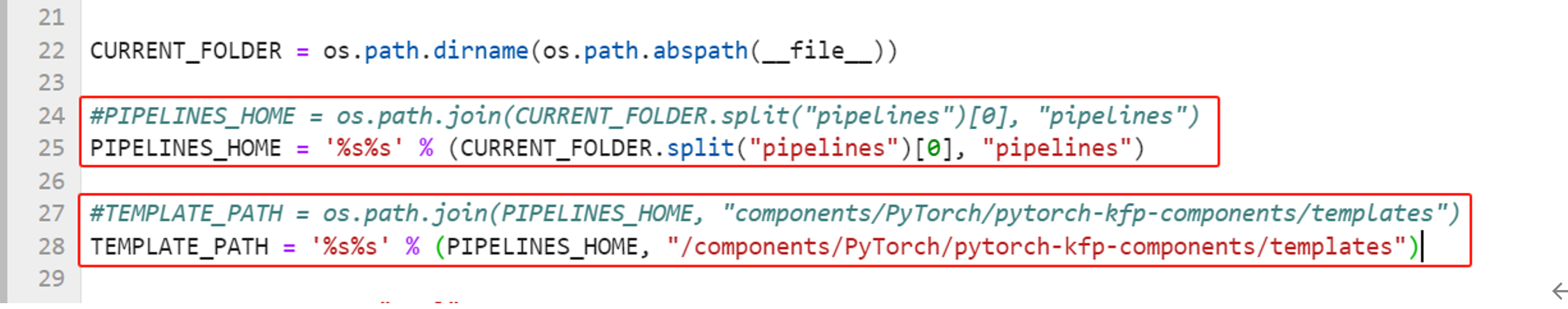

1	`#~/kubeflow-pipelines-v2/samples/contrib/pytorch-samples/utils/generate_templates.py，需要修改这个文件如下两个变量，否则执行报错且不能实现既定功能`

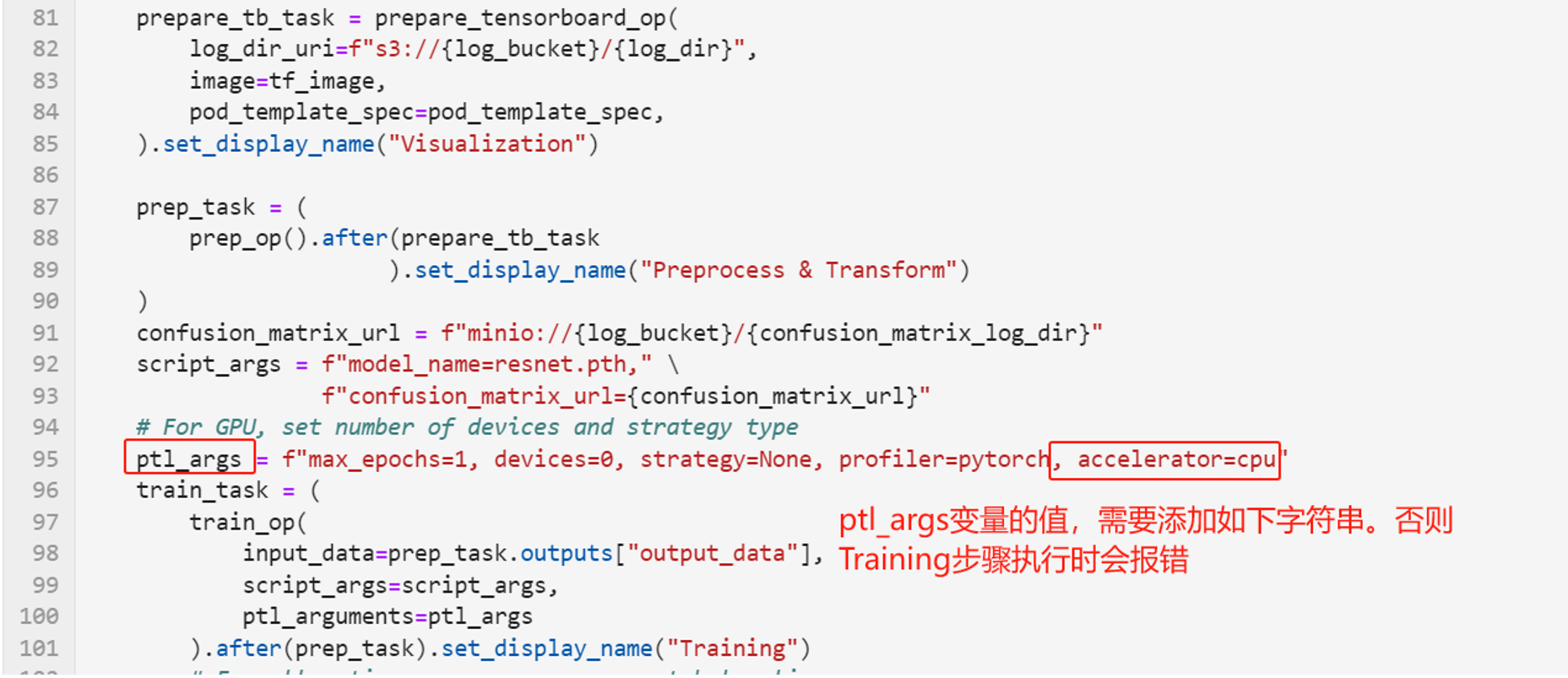

1	`#使用ptl_args变量的值`

5.2 示例2

此示例来自kubeflow官方示例pytorch-samples

bert机器学习基础知识：【理论篇】是时候彻底弄懂BERT模型了、【实战篇】是时候彻底弄懂BERT模型了

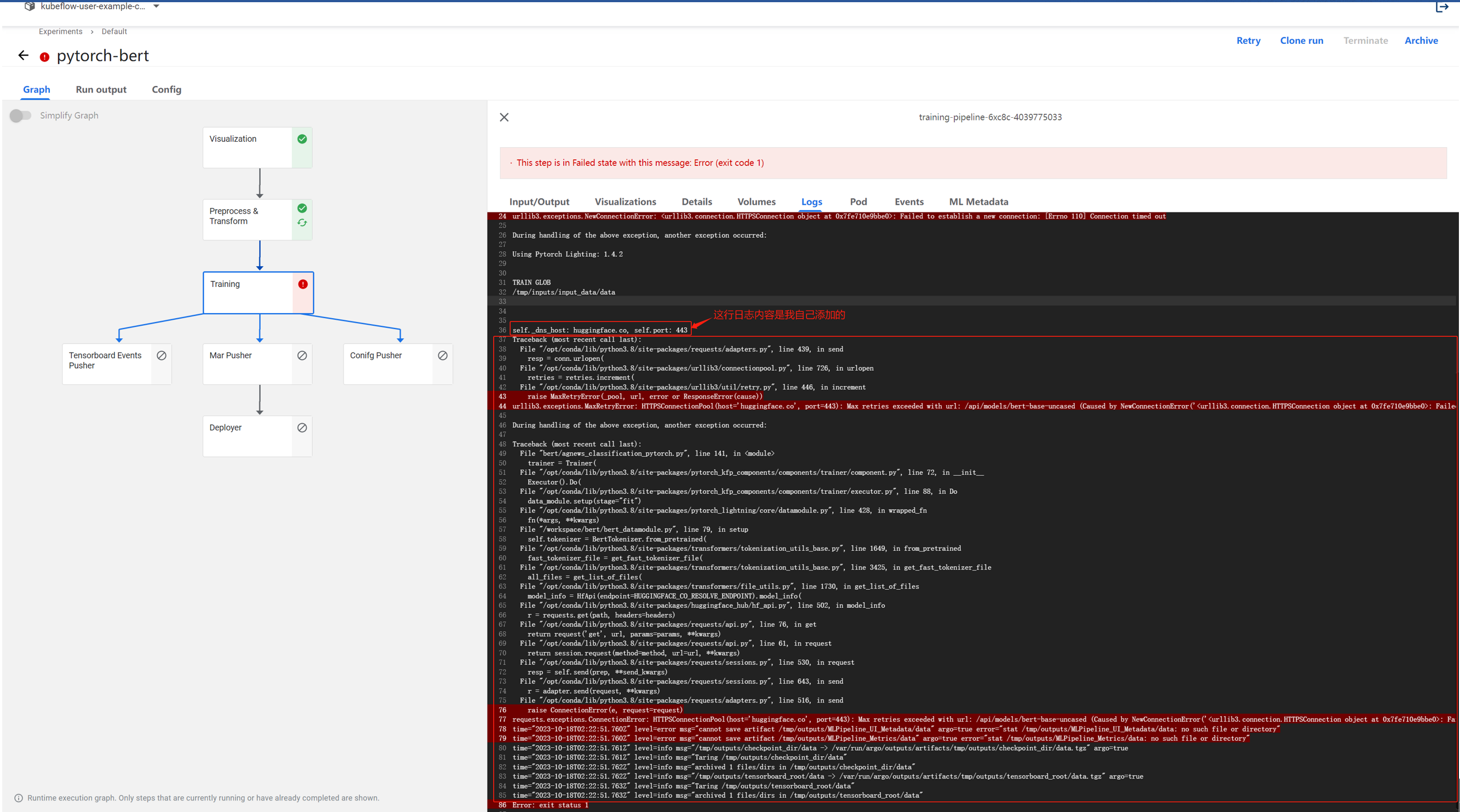

创建的流水线任务“pytorch-bert”在执行Training步骤时会报错失败：

问题解决办法：

原因：因为需要去huggingface这个美国公司的网站下载外网的数据，但是相关外网在大陆无法正常访问。

最后执行时，做如下修改

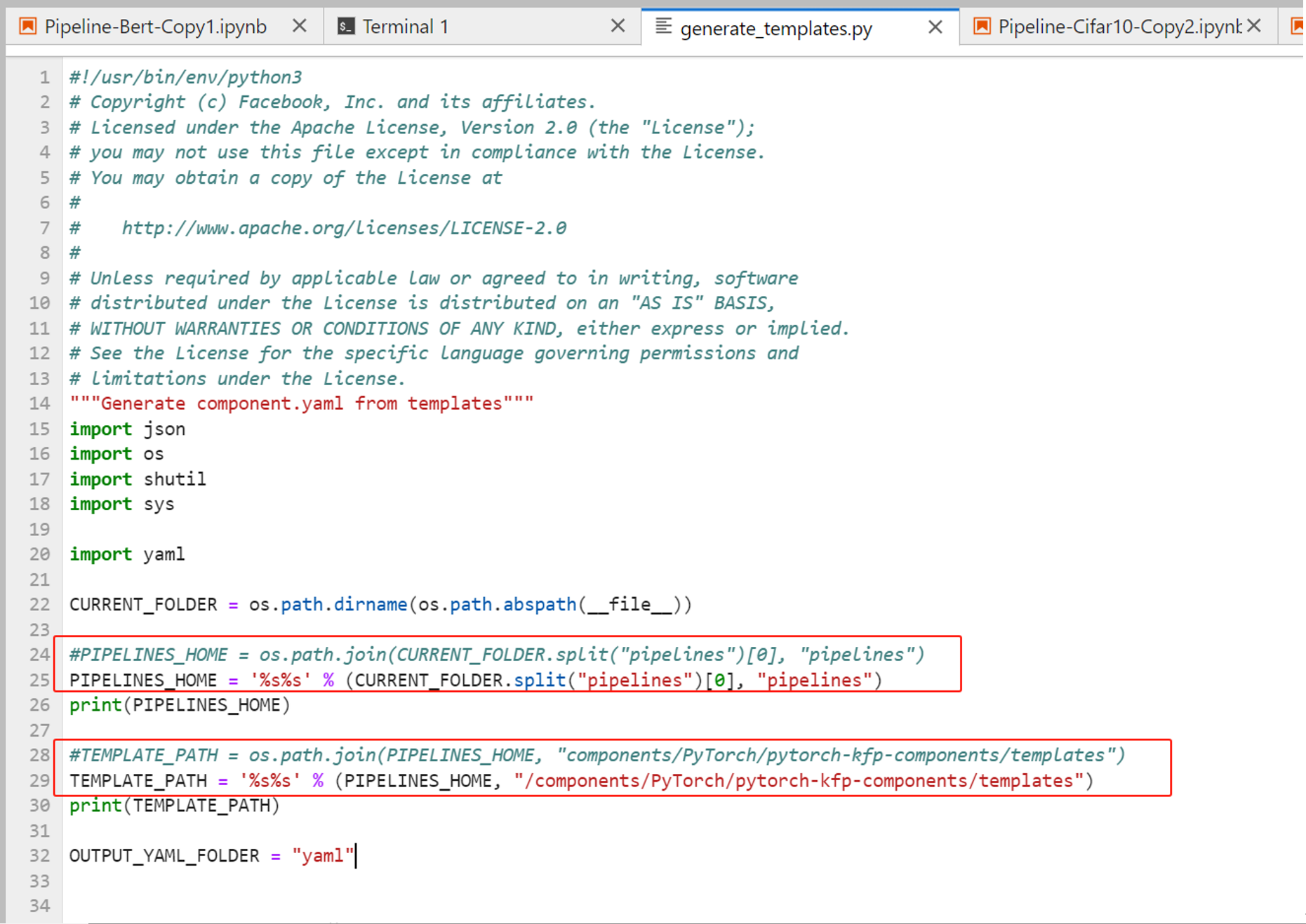

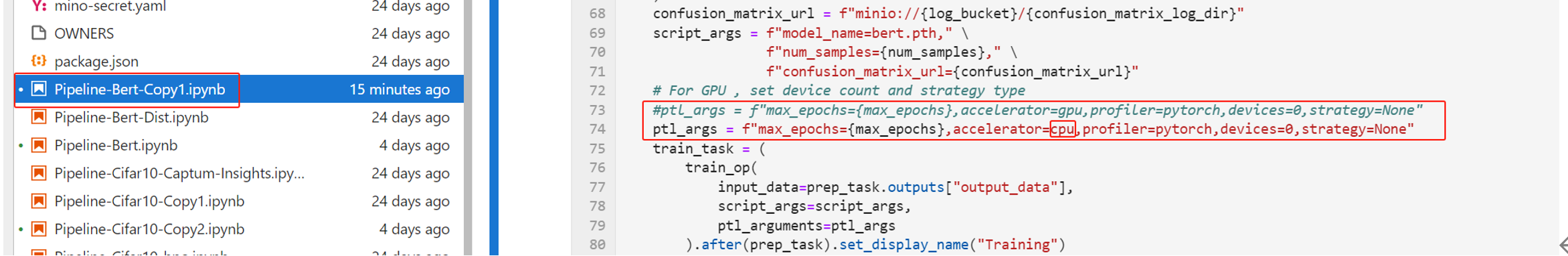

1 2	`#修改generate_templates.py（下图是修改后的样子） vi ~/kubeflow-pipelines/samples/contrib/pytorch-samples/utils/`

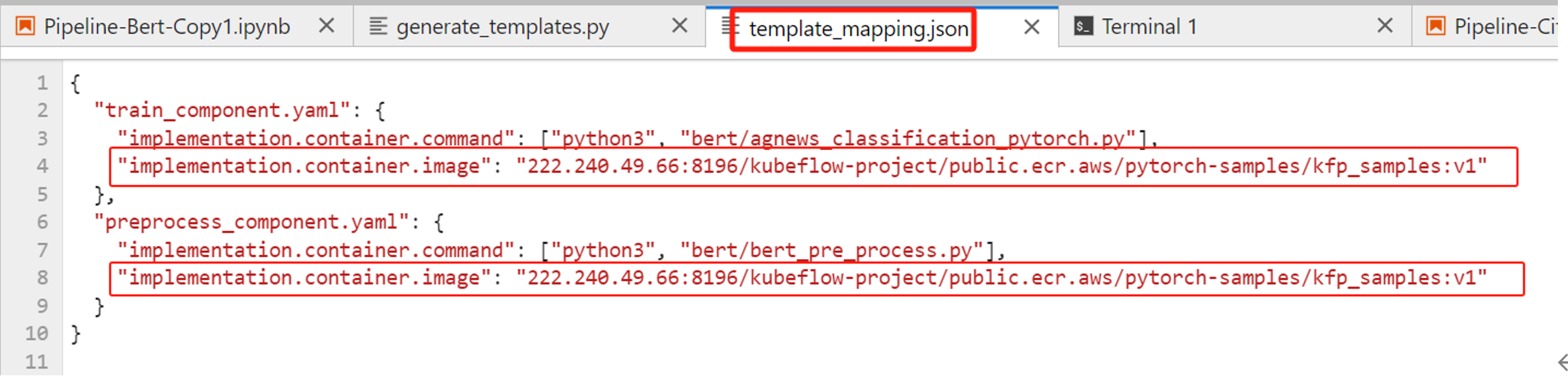

1 2	`#修改如下文件，使用自己的容器镜像（下图是修改后的样子）： /home/jovyan/kubeflow-pipelines/samples/contrib/pytorch-samples/bert/template_mapping.json`
